Comment fonctionne un moteur pas à pas hybride ?

Résumé de l'article

Les systèmes de contrôle de mouvement nécessitent une précision, une stabilité et une répétabilité élevées. De nombreuses machines dans les domaines de l'automatisation, de la robotique, des équipements médicaux et de la fabrication dépendent d'un positionnement précis pour effectuer des tâches complexes. UNMoteur pas à pas hybrideest largement utilisé dans ces applications car il combine les avantages des moteurs à aimants permanents et des moteurs à réluctance variable.

Cet article explique le fonctionnement d'un moteur pas à pas hybride, sa structure interne, ses paramètres techniques clés, ses applications typiques et comment il résout les défis industriels courants tels que la précision du positionnement, la stabilité du couple et la fiabilité du contrôle de mouvement. Le guide aide également les ingénieurs et les acheteurs à comprendre comment choisir le bon moteur pour leur équipement.

Table des matières

• Qu'est-ce qu'un moteur pas à pas hybride
• Comment fonctionne un moteur pas à pas hybride
• Principaux composants structurels
• Paramètres techniques clés
• Avantages des moteurs pas à pas hybrides
• Applications industrielles typiques
• Guide de sélection pour les acheteurs
• Foire aux questions

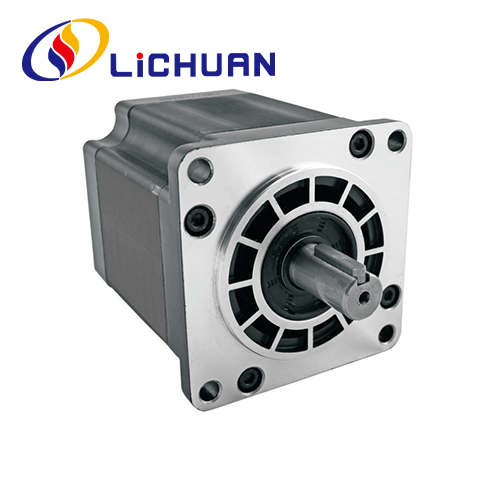

Qu'est-ce qu'un moteur pas à pas hybride

Un moteur pas à pas hybride est un dispositif de mouvement de précision qui convertit les signaux d'impulsion électrique en mouvement mécanique. Chaque impulsion électrique déplace l'arbre du moteur d'un angle de pas fixe. Cela permet un positionnement très précis sans nécessiter un système de rétroaction complexe.

La conception hybride combine deux technologies :

• Structure du moteur à aimant permanent
• Technologie des moteurs à réluctance variable

En intégrant ces deux conceptions, le moteur offre un meilleur couple, une précision de positionnement améliorée et un mouvement plus fluide par rapport aux moteurs pas à pas traditionnels.

Moteurs pas à pas hybrides produits parLICHUAN®sont couramment utilisés dans les machines CNC, les imprimantes 3D, les machines textiles et les équipements de production automatisés en raison de leur fiabilité et de leur contrôle précis des mouvements.

Comment fonctionne un moteur pas à pas hybride

Le principe de fonctionnement d'un moteur pas à pas hybride repose sur l'interaction électromagnétique entre les enroulements du stator et le champ magnétique du rotor.

Le processus opérationnel peut être simplifié en plusieurs étapes :

• Le pilote du moteur envoie des signaux d'impulsions électriques aux bobines du moteur.
• Les bobines du stator génèrent un champ magnétique contrôlé.
• Le rotor s'aligne avec le champ magnétique.
• Chaque impulsion déplace le rotor d'un angle fixe.
• Des impulsions continues créent un mouvement de rotation.

Par exemple, un moteur pas à pas hybride courant a un angle de pas de 1,8°. Cela signifie:

• 200 pas complètent une rotation complète
• Chaque impulsion équivaut à un pas
• Un contrôle de position précis est obtenu grâce au comptage d'impulsions

Le mouvement étant contrôlé numériquement, les moteurs pas à pas hybrides sont idéaux pour les applications nécessitant un positionnement et une répétabilité précis.

Principaux composants structurels

Un moteur pas à pas hybride contient plusieurs composants clés qui fonctionnent ensemble pour générer un mouvement précis.

La structure du rotor denté est l’une des caractéristiques clés des moteurs pas à pas hybrides. Il améliore le couplage magnétique et augmente considérablement le couple de sortie.

Paramètres techniques clés

Lors de la sélection d'un moteur pas à pas hybride, les ingénieurs évaluent généralement plusieurs paramètres de performances.

Ces spécifications déterminent les performances du moteur en termes de vitesse, de couple, de dissipation thermique et de capacité de charge.

Avantages des moteurs pas à pas hybrides

Les moteurs pas à pas hybrides sont largement utilisés car ils offrent plusieurs avantages significatifs par rapport aux autres technologies de contrôle de mouvement.

• Haute précision de positionnement
• Couple stable à basse vitesse
• Contrôle simple grâce à des signaux d'impulsion
• Système de contrôle fiable en boucle ouverte
• Faibles besoins d’entretien
• Rentable par rapport aux systèmes servo

Moteurs fabriqués parLICHUAN®sont conçus avec des structures magnétiques optimisées et une technologie de bobinage avancée pour garantir un fonctionnement fluide et des performances de couple élevées dans les environnements industriels exigeants.

Applications industrielles typiques

Les moteurs pas à pas hybrides sont utilisés dans de nombreuses industries où un contrôle de mouvement précis est requis.

• Machines-outils à commande numérique
• Systèmes d'impression 3D
• Machines de gravure laser
• Équipement de fabrication textile
• Instruments médicaux
• Machines d'automatisation d'emballage
• Équipement semi-conducteur

Dans ces systèmes, le moteur assure un positionnement précis, un mouvement synchronisé et une efficacité de production stable.

Guide de sélection pour les acheteurs

Choisir le bon moteur pas à pas hybride nécessite d'évaluer les exigences spécifiques de la machine ou du système d'automatisation.

Les facteurs de sélection importants comprennent :

• Couple requis pour la charge mécanique
• Plage de vitesse de fonctionnement
• Alimentation et compatibilité des pilotes
• Taille d'installation et norme de montage
• Conditions environnementales telles que la température et les vibrations

Travailler avec un fabricant expérimenté commeLICHUAN®garantit une sélection appropriée du moteur, une intégration stable du pilote et une fiabilité du système à long terme.

Foire aux questions

1. Quelle est la différence entre un moteur pas à pas hybride et un moteur pas à pas standard ?

Les moteurs pas à pas hybrides combinent des technologies à aimant permanent et à réluctance variable. Cela se traduit par un couple plus élevé, des angles de pas plus petits et une précision de positionnement améliorée par rapport aux moteurs pas à pas traditionnels.

2. Les moteurs pas à pas hybrides nécessitent-ils des systèmes de rétroaction ?

Dans de nombreuses applications, ils fonctionnent en contrôle en boucle ouverte sans codeurs. Toutefois, pour les environnements à haute vitesse ou à forte charge, des systèmes en boucle fermée peuvent être ajoutés pour améliorer les performances.

3. Quelle est la durée de vie typique d’un moteur pas à pas hybride ?

Avec des conditions d’installation et de fonctionnement appropriées, un moteur pas à pas hybride peut fonctionner de manière fiable pendant des dizaines de milliers d’heures. Une inspection régulière des roulements et des conditions de refroidissement contribue à prolonger la durée de vie.

Conclusion

Les moteurs pas à pas hybrides jouent un rôle essentiel dans les systèmes d'automatisation modernes en fournissant un contrôle de mouvement précis, fiable et reproductible. Leur combinaison de couple élevé, de précision numérique et d’architecture de contrôle simple les rend adaptés à une large gamme d’équipements industriels.

À mesure que les technologies d'automatisation continuent d'évoluer, la sélection d'un moteur de haute qualité devient essentielle pour garantir des performances stables de la machine.LICHUAN®fournit des solutions professionnelles de moteurs pas à pas hybrides conçues pour les environnements industriels exigeants, aidant les fabricants à améliorer la précision, l'efficacité et la fiabilité opérationnelle.

Si vous recherchez des composants de contrôle de mouvement fiables pour vos machines,Contactez-nousaujourd'hui pour en savoir plus sur les solutions de moteurs pas à pas hybrides LICHUAN® et recevoir une assistance technique professionnelle pour votre projet.
