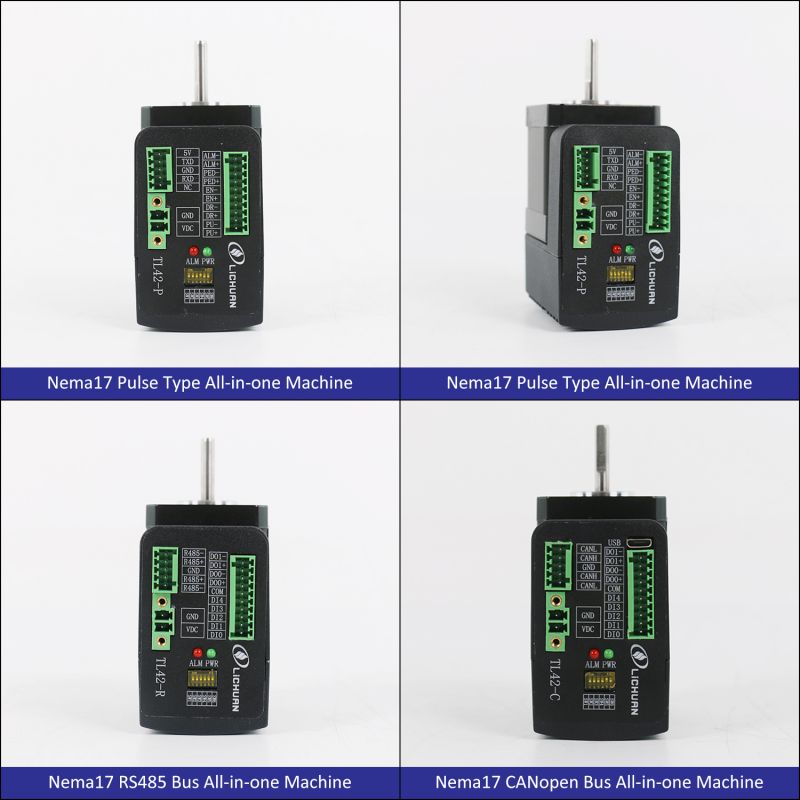

Le moteur pas à pas intégré Nema17 de type L est doté d'une boucle ouverte/fermée, qui dispose d'un contrôle d'impulsion, d'un bus Ethernet et d'un bus RS485. Système servo intelligent tout-en-un. Moteur pas à pas en boucle fermée avec contrôleur et encodeur intégrés. Le système servo tout-en-un peu encombrant simplifie l'installation. Taille de la bride : 42 mm. Couple de maintien 0,4 nm-0,8 nm. Nous sommes une usine d'origine, nous avons un certificat CE, ROHS.
Série | Mode | Étape Angle |
Moteur Longueur |
Holding Couple |
Noté Actuel |
Rotor Inertie |
Moteur Poids |
|
Boucle ouverte | Boucle fermée | () | L(mm) | (N.m) | (UN) | (g.cm2) | (kg) | |
Impulsion Série |
TLO42P-24V-04 | TLC42P-24V-04 | 1.8 | 75 | 0.4 | 2.5 | 68 | 0.47 |
TLO42P-24V-08 | TLC42P-24V-08 | 1.8 | 88 | 0.8 | 2.5 | 102 | 0.58 | |
RS485 Série |
TLO42R-24V-04 | TLC42R-24V-04 | 1.8 | 75 | 0.4 | 2.5 | 68 | 0.47 |
TLO42R-24V-08 | TLC42R-24V-08 | 1.8 | 88 | 0.8 | 2.5 | 102 | 0.58 | |
CANopen Série |
TLO42C-24V-04 | TLC42C 24V-04 | 1.8 | 75 | 0.4 | 2.5 | 68 | 0.47 |
TLO42C-24V-08 | TLC42C-24V-08 | 1.8 | 88 | 0.8 | 2.5 | 102 | 0.58 | |
Résolution de l'encodeur (PPR) : boucle ouverte : aucune/boucle fermée : 1000. |
Série | Modèle | Diamètre de l'arbre | Rallonge d'arbre | Longueur de l'arbre | ||
Boucle ouverte | Boucle fermée | D(mm) | (mm) |
|
||
Impulsion Série |
TLO42P-24V-04 | TLC42P-24V-04 | f5 | Coupe en D | 0,5X15 | 24 |
TLO42P-24V-08 | TLC42P-24V-08 | f5 | Coupe en D | 0,5X15 | 24 | |
RS485 Série |
TL042R-24V-04 | TLC42R-24V-04 | f5 | Coupe en D | 0,5X15 | 24 |
TL042R24V-08 | TLC42R-24V-08 | f5 | Coupe en D | 0,5X15 | 24 | |
CANopen Série |
TLO42C-24V-04 | TLC42C-24V-04 | f5 | Coupe en D | 0,5X15 | 24 |
TL042C-24V-08 | TLC42C-24V-08 | f5 | Coupe en D | 0,5X15 | 24 |
