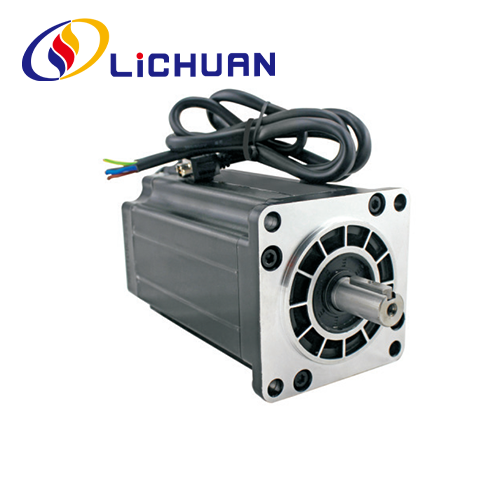

Moteur pas à pas en boucle fermée Nema42 triphasé série 110
LICHUAN® est un leader professionnel en Chine fabricant de moteurs pas à pas à boucle fermée Nema42 triphasés série 110 avec une qualité élevée et un prix raisonnable. Bienvenue à nous contacter.
envoyer une demande
Description du produit
Le moteur pas à pas Nema42 en boucle fermée triphasé série 110 de haute qualité est proposé par le fabricant chinois LICHUAN®. Achetez un moteur pas à pas à boucle fermée Nema42 triphasé série 110 de haute qualité directement à bas prix.
Moteur pas à pas Nema42 triphasé à boucle fermée de la série 110, utilisation de matières premières de haute qualité et d'acier au silicium à aimant permanent de haute qualité, avec encodeur de haute précision de 1000 lignes, surmonte complètement les problèmes de pas du moteur pas à pas en boucle ouverte, tout en améliorant considérablement les performances du moteur à grande vitesse, pour faciliter la mise à niveau traditionnelle du programme d'entraînement étape par étape, réduction des coûts par rapport au servomoteur pour réduire de plus de 50 %. Longueur du moteur 161 mm ~ 219 mm, plage de couple : 12 N.m ~ 20 N.m, diamètre de l'arbre moteur 19 mm. Le moteur pas à pas Nema42 à boucle fermée triphasé série 110 peut être adapté à 3 types de pilotes : RS485. Pilotes de contrôle Canopen.Pulse.
Paramètres de performances électriques
| Article | Caractéristiques |
| Précision de l'angle de pas | ± 5 % (étape complète) |
| Précision de la résistance | ±10%(20℃) |
| Précision de l'inductance | ±20%(1KHZ) |
| Hausse de température | 80 ° ℃ max (courant nominal, mise sous tension biphasée) |
| Température ambiante | -20 ℃~* 50 ℃ |
| La resistance d'isolement | 100MQMin 500VDC |
| Résistance diélectrique | 500 V CA 1 minute |
| Charge radiale autorisée | 0,02 mm Max. (450 g de charge) |
| Charge de poussée autorisée | 0,08 mm Max. (450 g de charge) |
| Charge radiale maximale | 220 N (20 mm de la surface de la bride) |
| Charge maximale de l'arbre | 60N |
| Serles | Étape Angle(") |
Longueur (mm) | Couple de maintien (N.m) | Phase Actuel (A) |
Rotation Inertie (g.cm²) |
Phase Résistance (Q) |
Phase Inductance (mH) |
Fin de match conducteur |
Plomb fil (Non.) |
Poids (kg) |
| LC110H3151 | 1.2 | 161 | 12 | 6.0 | 9720 | 1.89 | 8.34 | LCDA2260E | 3 | 6.6 |
| LC110H3185 | 1.2 | 185 | 16 | 6.4 | 13560 | 1.89 | 8.73 | LCDA2260E | 3 | 9.0 |
| LC110H3219 | 1.2 | 219 | 20 | 6.9 | 17400 | 1.859 | 7.26 | LCDA2260E | 3 | 11.1 |
Ci-dessus sont des produits représentatifs. Les produits peuvent être personnalisés !
Forme et taille d'installation (unité : mm)
Mode d'arbre du moteur
| Modèle | Arbre Diamètre (mm) |
Arbre Rallonge (mm) |
Arbre Longueur (mm) |
| LC110H3151 | f19 | Rainure 6x 30 | 40 |
| LC110H3185 | f19 | Rainure 6x 30 | 40 |
| LC110H3219 | f19 | Rainure 6x 30 | 40 |
Schéma de câblage du moteur
Couleurs des fils du moteur
Définitions de l’encodeur Couleurs de plomb
| 1 | jaune | EB+ |
| 2 | vert | EB- |
| 3 | noir | EA+ |
| 4 | bleu | EA- |
| 5 | Rouge | +5VCC |
| 6 | Blanc | ÉGND |
Remarques
1. Les phases doivent être correctement connectées lors de la connexion du moteur et du pilote.
2. Une génération évidente de chaleur du moteur peut se produire
conditions de conduite différentes. Température de surface de
Le moteur peut dépasser 85°C pendant le fonctionnement.
3. Le moteur doit être positionné par une feuillure d'installation sur
capot avant du moteur, une attention particulière doit être portée aux erreurs
Correspondance et concentricité entre l'arbre du moteur
et la charge doit être strictement contrôlée. Le moteur pas à pas en boucle peut être adapté à 3 types de pilotes : RS485. Pilotes de contrôle Canopen.Pulse.
Schéma de câblage de l'application
Un système complet de commande de moteur pas à pas doit inclure le produit illustré ci-dessous
L'emballage du produit
Machine de produits de production d'usine de Lichuan
-
Machine à découper -
Équipement de revêtement -
Machine de marquage au laser de fibre -
Machine à visser -
Machine d'essai -
Imprimante UV
-
Machine à souder automatique -
Machine d'essai de couple de maintien -
Machine à vis -
Machine oscillographe
Applications industrielles
-
Bras robotique -
Machine à découper au laser
-
impression en 3D -
Machine cnc -
Assertion automatique -
Machine à graver
